ファイバーレーザー用光アイソレータ

信光社では、ファイバーレーザー用ハイパワーアイソレータおよびポラライザーを製品化しました。
1064nmおよび1550nm帯のYb、Erファイバーレーザーにご使用いただけます。

本製品により、レーザーの出力変動、周波数変動、変調帯域抑制、LD破壊などのさまざまな不安定動作を抑制します。
レーザー安定化に不可欠なデバイスとして、信光社のアイソレータをぜひご利用ください。

各種アイソレータの概略仕様

アイソレータ 構成 波長 (nm) 入力 パワー (W) ファイバー 外形寸法 (mm)
SMF PMF
Single 1064~1100 2 HI1060 SM98P 46×25×14.2
LMAファイバー(8~20μm) 対応可能
Single 1064~1100 3 HI1060 SM98P 60×22×17.7
LMAファイバー(8~20μm) 対応可能
Dual 1064~1100 1 HI1060 SM98P 46×25×14.2
LMAファイバー(8~20μm) 対応可能
Single 1178 3 HI1060 SM98P 60×22×17.7
LMAファイバー(8~20μm) 対応可能
Dual 1310~1620 0.3~3 SMF-28 SM15P φ5×40
Dual 1930~2060 0.3 SMF-28 SM15P φ7.2×48





New Products !

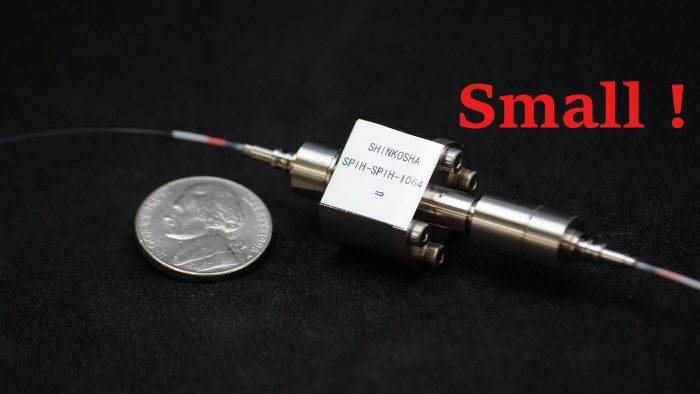

・1μm帯アイソレータ



製品仕様

波長 (nm) 1054~1074

入力パワー (W)

5
入力損失 (dB) < 1.2
アイソレーション (dB) > 30  (1054 – 1074 nm)
偏光消光比 (dB) > 25
ファイバー

Passive – 10/125 – PM

or core 10 fiber series

外形寸法 (mm)

75×14.3×20.6

外形図はこちら







・2μm帯アイソレータ

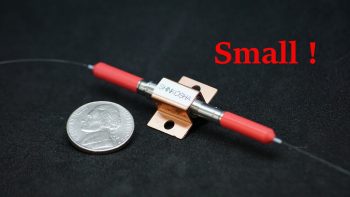

10Wタイプ

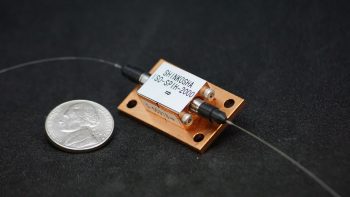

30Wタイプ

製品仕様

10Wタイプ 30Wタイプ
波長 (nm) 1930 ~ 2060
入力パワー (W) 10 30
入力損失 (dB) <  1.2
アイソレーション (dB) > 50
偏光消光比 (dB) > 20
ファイバー ご相談ください
外形寸法 (mm)

75×8.0×21

外形図はこちら

75×10.9×22

外形図はこちら



・Backward Protection Isolator

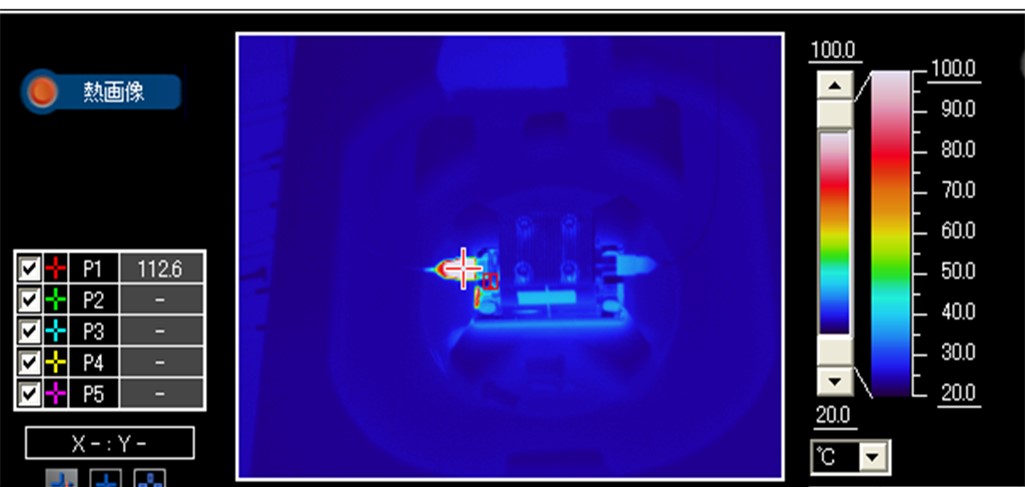

 1064 nm Backward Input 3W, 5 min, without a Backward protection

  Peak Temperature : 112.6 ℃ (Input fiber)

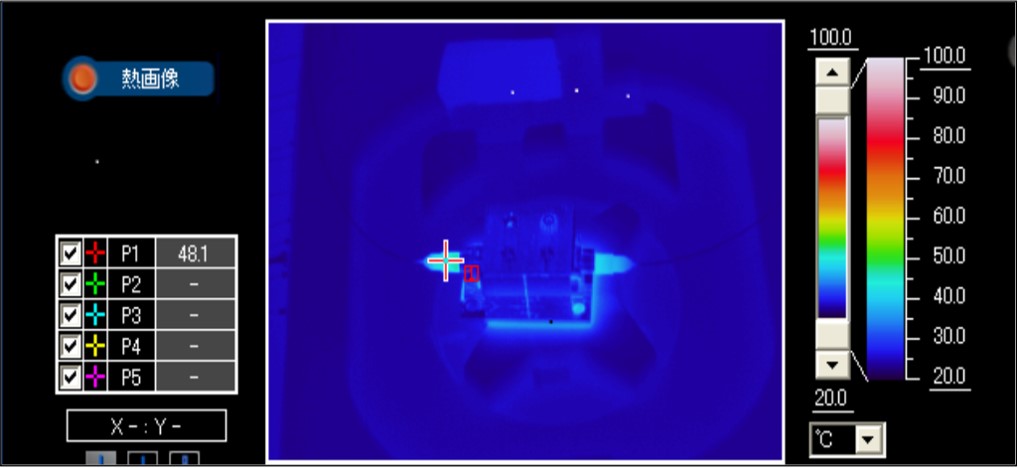

 1064 nm Backward Input 3W, 5 min, with a Backward protection

  Peak Temperature : 48.1 ℃ (Input fiber)
